【उत्पाद परिचय】
सेल | मोनो |
कोशिकाओं की संख्या | 144（6×24） |
रेटेड अधिकतम शक्ति (पीएमएक्स) | 460W |
अधिकतम दक्षता | 20.8% |
जंक्शन बॉक्स | आईपी68 |
अधिकतम सिस्टम वोल्टेज | 1000V / 1500V डीसी |
परिचालन तापमान | -40℃～+85℃ |
【उत्पाद वर्णन】

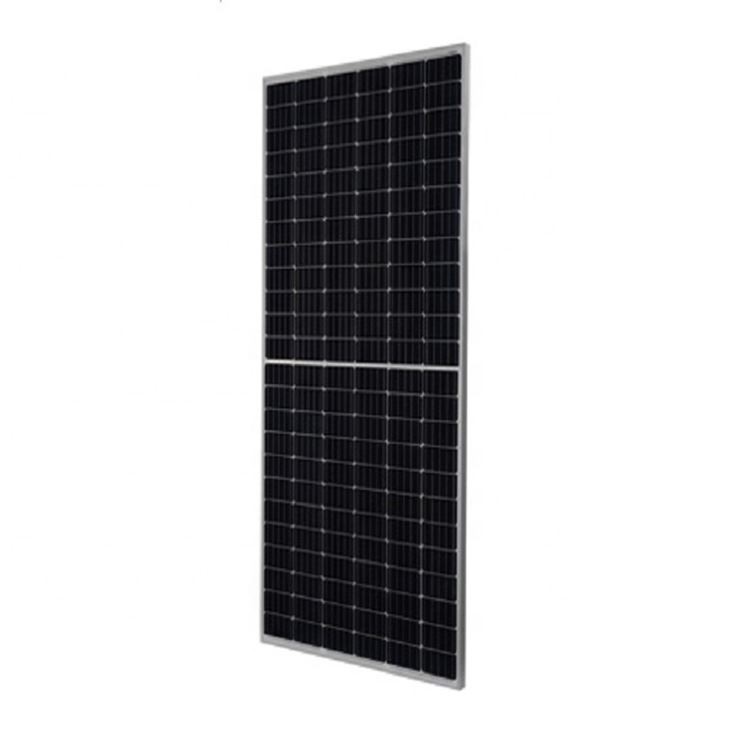

उच्च दक्षता वाली अर्ध-कोशिकाओं के 144 टुकड़ों द्वारा संचालित 460W उच्च शक्ति वाला सौर पैनल, उच्च-प्रदर्शन मॉड्यूल की यह श्रृंखला किसी भी बड़े या छोटे पीवी सिस्टम के LCOE को कम करने के लिए सबसे अधिक लागत प्रभावी समाधान प्रदान करती है। हाफ-कट तकनीक सचमुच सामान्य है सौर सेल जिन्हें आधा काट दिया गया है।
यह फैमिली सोलर पैनल हाफ-सेल (हाफ-कट) तकनीक से लैस है, जो 144 हाफ-सेल्स और 6x24 लेआउट के साथ इनकैप्सुलेटेड है। 410W तक की शक्ति के साथ यह पारिवारिक सौर पैनल बीओएस लागत को कम करने में मदद करता है।
【प्रमुख विशेषताऐं】
पीवी मॉड्यूल का आयाम】
एसटीसी पर विद्युत डेटा】
रेटेड अधिकतम शक्ति (पीएमएक्स) [डब्ल्यू] | 440 | 445 | 450 | 455 | 460 |
ओपन सर्किट वोल्टेज (वीओसी) [वी] | 440 | 445 | 450 | 455 | 460 |
अधिकतम पावर वोल्टेज (वीएमपी) [वी] | 48.9 | 49.1 | 49.3 | 49.5 | 49.7 |
शॉर्ट सर्किट करंट (Isc) [A] | 41.1 | 41.3 | 41.5 | 41.7 | 41.9 |
अधिकतम पावर करंट (छोटा सा भूत) [ए] | 11.46 | 11.53 | 11.6 | 11.66 | 11.73 |
मॉड्यूल दक्षता [%] | 19.9% | 20.1% | 20.4% | 20.6% | 20.8% |
शक्ति सहनशीलता | 0~+5W | ||||
Isc का तापमान गुणांक (α_Isc) | 0.056%/℃ | ||||
वोक का तापमान गुणांक (β_Voc) | -0.287%/℃ | ||||
Pmax का तापमान गुणांक (γ_Pmp) | -0.369%/℃ | ||||
एसटीसी | विकिरण 1000W/m², सेल तापमान 25℃, AM1.5G | ||||
NOCT और परिचालन स्थितियों पर विद्युत डेटा】
NOCT . पर विद्युत पैरामीटर | |||||
प्रकार | 440 | 445 | 450 | 455 | 460 |
रेटेड मैक्स पावर (पीएमएक्स) [डब्ल्यू] | 327.6 | 332.0 | 336.4 | 340.8 | 344.9 |
ओपन सर्किट वोल्टेज (वीओसी) [वी] | 45.6 | 45.8 | 46.0 | 46.2 | 46.4 |
मैक्स पावर वोल्टेज (वीएमपी) [वी] | 38 | 38.2 | 38.4 | 38.6 | 38.8 |
शॉर्ट सर्किट करंट (Isc) [A] | 35.26 | 35.44 | 35.61 | 35.78 | 35.95 |
मैक्स पावर करंट (छोटा सा भूत) [ए] | 8.62 | 8.69 | 8.76 | 8.83 | 8.89 |
NOCT | विकिरण 800W/m², परिवेश का तापमान 20℃, हवा की गति 1m/s, AM1.5G | ||||
परिचालन की स्थिति | |
अधिकतम सिस्टम वोल्टेज | 1000 वी / 1500 वी डीसी (आईईसी) |
परिचालन तापमान | -40℃~+85℃ |
अधिकतम श्रृंखला फ्यूज | 20A |
अधिकतम स्टेटिक लोड, फ्रंट | ५४०० पैसा |
अधिकतम स्टेटिक लोड, बैक | २४०० पैसे |
NOCT | 45±2℃ |
आवेदन वर्ग | कक्षा |
वर्तमान-वोल्टेज घटता curve
यांत्रिक डेटा】
वजन | 24 किग्रा ± 3% |
आयाम | 2115 ± 2 मिमी × 1052 ± 2 मिमी × 35 ± 1 मिमी |
केबल क्रॉस सेक्शन आकार | 4mm2 |
कोशिकाओं की संख्या | 144(6x24) |
जंक्शन बॉक्स | IP68, 3 डायोड |
योजक | क्यूसी 4.10-35 |
केबल की लंबाई (कनेक्टर सहित) | ३०० मिमी(+)/३०० मिमी(-) |
पैकेजिंग विन्यास | 30 प्रति पैलेट |
【प्रमाणीकरण】
वारंटी】
