【उत्पाद परिचय】
सेल | एकल |
नहीं। कोशिकाओं की | 144 (6×24) |
रेटेड मैक्सिमम पावर (पीएमएक्स) | 410W |
अधिकतम दक्षता | 20.4% |
जंक्शन बॉक्स | IP68 |
अधिकतम सिस्टम वोल्टेज | 1000V/1500V डीसी |
ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
【उत्पाद विवरण】
हाफ कट तकनीक सचमुच सामान्य सौर कोशिकाएं हैं जिन्हें आधे में काटा गया है । इसके बजाय ६० सौर कोशिकाओं होने की, के रूप में सबसे पैनलों छतों पर डाल करते हैं, वे १४४ आधे आकार के लोगों को है । इसके परिणामस्वरूप कम विद्युत प्रतिरोध होता है जो दक्षता में सुधार करता है। एक अतिरिक्त लाभ आधा कट पैनलों मानक सौर पैनलों की तुलना में बेहतर छाया के प्रभाव का विरोध है । यह सीधे कोशिकाओं के कारण नहीं है आधे में कटौती की जा रही है, लेकिन जिस तरह से वे एक साथ वायर्ड है की वजह से ।
इस परिवार के सौर पैनल आधा सेल (आधा कट) प्रौद्योगिकी कार्यरत १४४ आधा कोशिकाओं और 6x24 लेआउट के साथ समझाया है । 410W तक बिजली के साथ यह परिवार सौर पैनल बीओएस लागत को कम करने में मदद करता है।
【मुख्य विशेषताएं】
【पीवी मॉड्यूल】 का आयाम
【एसटीसी】 में विद्युत डेटा
रेटेड मैक्सिमम पावर (पीएमएक्स) [डब्ल्यू] | 390 | 395 | 400 | 405 | 410 |
ओपन सर्किट वोल्टेज (Voc) [V] | 48.91 | 49.21 | 49.50 | 49.81 | 50.12 |
अधिकतम पावर वोल्टेज (वीएमपी) [वी] | 40.55 | 40.85 | 41.17 | 41.46 | 41.76 |
शॉर्ट सर्किट करंट (आईएससी) [ए] | 10.16 | 10.21 | 10.26 | 10.32 | 10.37 |
अधिकतम पावर वर्तमान (Imp) [ए] | 9.62 | 9.67 | 9.72 | 9.77 | 9.82 |
मॉड्यूल दक्षता [%] | 19.4 | 19.7 | 19.9 | 20.2 | 20.4 |
पावर टॉलरेंस | 0 ~ + 5W | ||||
आईएससी (α_Isc) का तापमान गुणांक | 0.05%/डिग्री सेल्सियस | ||||
Voc (β_Voc) का तापमान गुणांक | -0.288%/डिग्री सेल्सियस | ||||
पीएमएक्स (γ_Pmp) का तापमान गुणांक | -0.349%/डिग्री सेल्सियस | ||||
एसटीसी | विकिरण 1000W/m², सेल तापमान 25 डिग्री सेल्सियस, AM1.5G | ||||
【NOCT और ऑपरेटिंग स्थितियों में विद्युत डेटा】
NOCT पर विद्युत मापदंड | |||||
प्रकार | 390 | 395 | 400 | 405 | 410 |
रेटेड मैक्स पावर (Pmax) [डब्ल्यू] | 289 | 292 | 296 | 300 | 303 |
ओपन सर्किट वोल्टेज (Voc) [V] | 45.04 | 45.30 | 45.56 | 45.81 | 46.06 |
मैक्स पावर वोल्टेज (वीएमपी) [वी] | 37.29 | 37.52 | 37.76 | 38.03 | 38.28 |
शॉर्ट सर्किट करंट (आईएससी) [ए] | 8.18 | 8.23 | 8.28 | 8.33 | 8.38 |
मैक्स पावर वर्तमान (Imp) [ए] | 7.74 | 7.79 | 7.84 | 7.88 | 7.93 |
एनओसीटी | विकिरण 800W/m², परिवेश तापमान 20 डिग्री सेल्सियस, हवा की गति 1m/s, AM1.5G | ||||
ऑपरेटिंग स्थितियां | |
अधिकतम सिस्टम वोल्टेज | 1000V/1500V डीसी (आईईसी) |
ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
अधिकतम श्रृंखला फ्यूज | 20ए |
अधिकतम स्टेटिक लोड, फ्रंट | 5400Pa |
अधिकतम स्थिर लोड, वापस | 2400Pa |
एनओसीटी | 45±2 डिग्री सेल्सियस |
आवेदन कक्षा | कक्षा एक |

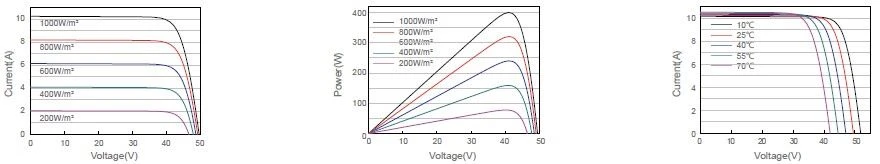

【वर्तमान वोल्टेज घटता】
【यांत्रिक डेटा】
वजन | 22.7 kg±3% |
आयाम | 2015±2mm×996±2mm×2mm±1mm |
केबल क्रॉस सेक्शन आकार | 4एमएम2 |
नहीं। कोशिकाओं की | 144 (6x24) |
जंक्शन बॉक्स | IP68, 3 डायोड |
कनेक्टर | क्यूसी 4.10-35 |
केबल की लंबाई (कनेक्टर सहित) | पोर्ट्रेट: 300mm (+)/400mm (-) |
पैकेजिंग कॉन्फ़िगरेशन | 30 प्रति पैलेट |
【प्रमाणन】
【वारंटी】
