फोटोवोल्टिक (पीवी) संचार बेस स्टेशन हरित और विश्वसनीय संचार बुनियादी ढांचे के लिए एक महत्वपूर्ण समाधान बन गए हैं, खासकर विविध भौगोलिक और जलवायु परिस्थितियों वाले क्षेत्रों में। यह लेख दुनिया भर में छह विशिष्ट पीवी संचार बेस स्टेशन परियोजनाओं का विस्तृत अवलोकन प्रदान करता है, जो उनके उपकरण विन्यास, तकनीकी मापदंडों और स्थानीय पर्यावरण के लिए अनुकूली डिजाइन पर ध्यान केंद्रित करता है।
केस 1: उपनगरीय शीत क्षेत्र ऑफ-ग्रिड पीवी बेस स्टेशन
मूल जानकारी
- स्थान: उत्तरी यूरोपीय शहर का उपनगरीय क्षेत्र
- निर्माण अवधि: सितंबर 2024 - मार्च 2025
- ग्रिड कनेक्शन मोड: ऑफ-ग्रिड (कोई स्थिर ग्रिड कवरेज नहीं)
- बेस स्टेशन प्रकार: ऑफ-ग्रिड समर्पित बेस स्टेशन
- कुल निवेश: 128,000 यूरो
|
उपकरण प्रकार |
मात्रा |
तकनीकी मापदंड |
|
मोनोक्रिस्टलाइन सिलिकॉन फोटोवोल्टिक मॉड्यूल |
24 टुकड़े |
450W; कम-तापमान प्रदर्शन अनुकूलन; रूपांतरण दक्षता 18% से अधिक या उसके बराबर; बर्फ भार प्रतिरोध 1.0kN/m² से अधिक या उसके बराबर |
|
लिथियम आयरन फॉस्फेट बैटरी पैक |
2 बैटरी पैक |
48V/500Ah; कुल क्षमता 48kWh; शीत प्रतिरोधी डिज़ाइन (-25 डिग्री पर संचालित); चक्र जीवन 6000 गुना से अधिक या उसके बराबर |
|
बैकअप डीजल जेनरेटर |
1 इकाई |
क्षमता 8 किलोवाट; स्वचालित प्रारंभ फ़ंक्शन; कम -तापमान आरंभिक सहायता |
|
विद्युत प्रबंधन प्रणाली |
1 सेट |
पीवी, भंडारण और जनरेटर के बीच निर्बाध स्विचिंग; दूरस्थ निगरानी क्षमता |
पर्यावरण अनुकूलन
- सर्दियों में बर्फ और हिम संचय को रोकने के लिए एंटी-आइसिंग कोटिंग वाले पीवी मॉड्यूल
- जब तापमान -10 डिग्री से नीचे चला जाता है तो बैटरी हीटिंग सिस्टम सक्रिय हो जाता है
- तेज़ सर्दियों की हवाओं को झेलने के लिए पवन -प्रतिरोधी ब्रैकेट डिज़ाइन (पवन भार प्रतिरोध 2800Pa से अधिक या उसके बराबर)
केस 2: डेजर्ट एरिया ग्रिड -कनेक्टेड पीवी बेस स्टेशन
मूल जानकारी
- स्थान: पश्चिमी ऑस्ट्रेलिया में रेगिस्तानी क्षेत्र
- निर्माण अवधि: मार्च 2024 - जून 2024 (गर्मियों में उच्च तापमान से बचना)
- ग्रिड कनेक्शन मोड: ग्रिड-ऊर्जा भंडारण से जुड़ा हुआ है
- बेस स्टेशन प्रकार: राजमार्ग संचार कवरेज बेस स्टेशन
- कुल निवेश: 228,000 ऑस्ट्रेलियाई डॉलर
|
उपकरण प्रकार |
मात्रा |
तकनीकी मापदंड |
|
उच्च-तापमान डबल-ग्लास फोटोवोल्टिक मॉड्यूल |
45 टुकड़े |
450W; कुल क्षमता 20.25kW; उच्च-दक्षता मोनोक्रिस्टलाइन सिलिकॉन; प्रतिबिम्बित -परावर्तक कोटिंग |
|
उच्च-तापमान लिथियम आयरन फॉस्फेट बैटरी |
1 बैटरी पैक |
48V/625Ah; कुल क्षमता 30kWh; उच्च तापमान सहनशीलता (60 डिग्री तक); डीओडी 85% से अधिक या उसके बराबर |
|
ग्रिड से जुड़ा इन्वर्टर |
1 इकाई |
क्षमता 15 किलोवाट; रूपांतरण दक्षता 97% से अधिक या उसके बराबर; ग्रिड दोष संरक्षण समारोह |
|
शीतलन प्रणाली |
1 सेट |
इन्वर्टर और बैटरी के लिए; हवा से ठंडा डिज़ाइन; ऊर्जा खपत 100W से कम या उसके बराबर |
पर्यावरण अनुकूलन
- रेगिस्तानी परिस्थितियों में गर्मी को नष्ट करने के लिए उपकरण अलमारियाँ के लिए उन्नत वेंटिलेशन
- रेत के प्रवेश को रोकने के लिए सभी विद्युत कनेक्शनों के लिए धूल-रोधी कवर

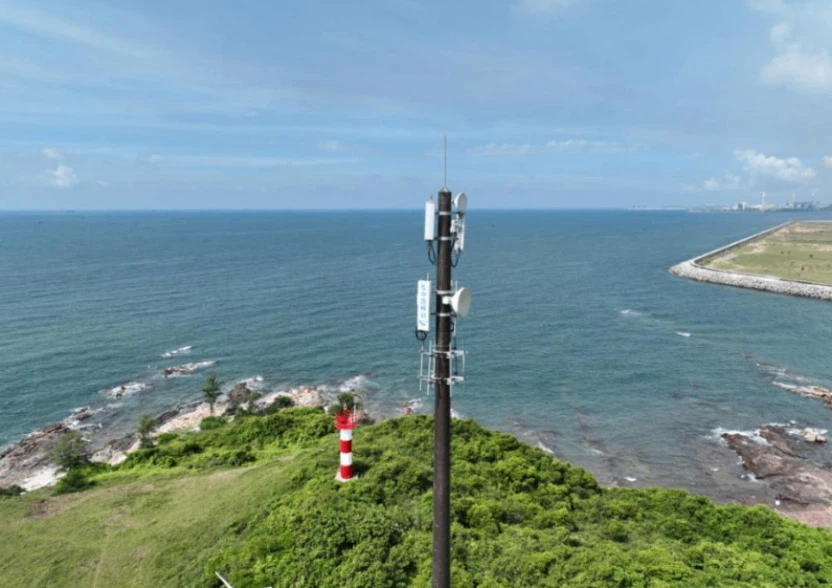

केस 3: तटीय क्षेत्र पीवी बेस स्टेशन
बुनियादीजानकारी
- स्थान: ब्राज़ील के एक शहर का तटीय क्षेत्र
- निर्माण अवधि: मई 2024 - अगस्त 2024 (बरसात के मौसम को छोड़कर)
- ग्रिड कनेक्शन मोड: ग्रिड-ऊर्जा भंडारण से जुड़ा हुआ है
- बेस स्टेशन प्रकार: समुद्र तट संचार कवरेज बेस स्टेशन
- कुल निवेश: 125,000 ब्राज़ीलियाई रियल
|
उपकरण प्रकार |
मात्रा |
तकनीकी मापदंड |
|
नमक कोहरा {{0}प्रतिरोधी फोटोवोल्टिक मॉड्यूल |
40 टुकड़े |
450W; कुल क्षमता 18 किलोवाट; नमक कोहरा प्रतिरोध ग्रेड C5-M; संक्षारण प्रतिरोधी एल्यूमीनियम फ्रेम |
|
नमक {{0}प्रतिरोधी ऊर्जा भंडारण बैटरी |
3 बैटरी पैक |
11.5KWh; कुल क्षमता 34.5kWh; नमीरोधी डिज़ाइन; प्रचालन आर्द्रता 95% से कम या उसके बराबर (गैर-संघनक) |
|
पलटनेवाला |
1 इकाई |
क्षमता 15 किलोवाट; IP67 सुरक्षा स्तर; वृद्धिरोधी सुरक्षा |
|
तड़ित सुरक्षा प्रणाली |
1 सेट |
पीवी सरणी और संचार उपकरण के लिए; सुरक्षा स्तर 20kA से अधिक या उसके बराबर |
पर्यावरण अनुकूलन
- तटीय संक्षारण का विरोध करने के लिए सभी धातु घटकों को गर्म {{0}डिप गैल्वनाइजिंग उपचार के साथ
- बाढ़ को रोकने के लिए उपकरण अलमारियाँ (जमीन से 1.2 मीटर ऊपर) की ऊँचाई पर स्थापना
- खारे पानी की घुसपैठ से बचने के लिए सीलबंद केबल प्रविष्टियाँ
केस 4: ग्रामीण क्षेत्र पीवी माइक्रो बेस स्टेशन क्लस्टर
मूल जानकारी
- स्थान: पूर्वी चीन में ग्रामीण क्षेत्र
- निर्माण अवधि: नवंबर 2024 - फरवरी 2025
- ग्रिड कनेक्शन मोड: ग्रिड -कनेक्टेड
- बेस स्टेशन प्रकार: ग्रामीण कवरेज माइक्रो बेस स्टेशन (15 स्टेशनों का समूह)
- कुल निवेश: 3.2 मिलियन चीनी युआन (क्लस्टर के लिए कुल)
|
उपकरण प्रकार |
मात्रा |
तकनीकी मापदंड |
|
मोनोक्रिस्टलाइन सिलिकॉन फोटोवोल्टिक मॉड्यूल |
12 टुकड़े |
540W; कुल क्षमता 6.48kW; जटिल इलाके की स्थापना के लिए अनुकूल |
|
लिथियम आयरन फॉस्फेट बैटरी |
1 बैटरी पैक |
48V/300Ah; कुल क्षमता 14.4kWh; कम रखरखाव डिजाइन; चक्र जीवन 5000 गुना से अधिक या उसके बराबर |
|
मिनी इन्वर्टर |
1 इकाई |
क्षमता 5 किलोवाट; कम बिजली पर उच्च दक्षता; संक्षिप्त परिरूप |
|
माइक्रो बेस स्टेशन उपकरण |
1 सेट |
बिजली की खपत 800W से कम या उसके बराबर; वाइड वोल्टेज इनपुट रेंज (110-240V) |
पर्यावरण अनुकूलन
- ग्रामीण असमान इलाके के लिए उपयुक्त लचीला पीवी ब्रैकेट डिज़ाइन
- बार-बार होने वाली ग्रामीण वर्षा से निपटने के लिए जलरोधक उपकरण अलमारियाँ
- ग्रामीण जीवन को प्रभावित होने से बचाने के लिए कम शोर संचालन (55 डीबी से कम या उसके बराबर)।
केस 5: शहरी कोर एरिया 5जी पीवी बेस स्टेशन
मूल जानकारी
- स्थान: एक प्रमुख चीनी शहर का केंद्रीय व्यापार जिला
- निर्माण अवधि: अप्रैल 2024 - जुलाई 2024
- ग्रिड कनेक्शन मोड: ग्रिड -कनेक्टेड
- बेस स्टेशन प्रकार: 5G मैक्रो बेस स्टेशन
- कुल निवेश: 850,000 चीनी युआन
|
उपकरण प्रकार |
मात्रा |
तकनीकी मापदंड |
|
मोनोक्रिस्टलाइन सिलिकॉन फोटोवोल्टिक मॉड्यूल |
16 टुकड़े |
670W; कुल क्षमता 10.72kW; भवन-एकीकृत डिज़ाइन; सौन्दर्यात्मक उपस्थिति |
|
लिथियम आयरन फॉस्फेट ऊर्जा भंडारण बैटरी |
3 बैटरी पैक |
48V/200Ah; कुल क्षमता 28.8kWh; तेज़ चार्जिंग क्षमता (1C); 5G पीक लोड के साथ संगत |
|
उच्च -पावर इन्वर्टर |
1 इकाई |
क्षमता 10 किलोवाट; तीन-चरण आउटपुट; 5G बेस स्टेशन बिजली आवश्यकताओं के साथ संगत |
|
5जी बेस स्टेशन उपकरण |
1 सेट |
बिजली की खपत 4.5kW; एकाधिक आवृत्ति बैंड के लिए समर्थन; दूरस्थ प्रबंधन |
पर्यावरण अनुकूलन
- शहरी भूमि संसाधनों को बचाने के लिए छत पर स्थापना
- शहरी शोर मानकों को पूरा करने के लिए कूलिंग पंखों (60 डीबी से कम या उसके बराबर) के लिए शोर कम करने वाला डिज़ाइन
- पीवी मॉड्यूल और उपकरणों के लिए चोरी-रोधी उपाय

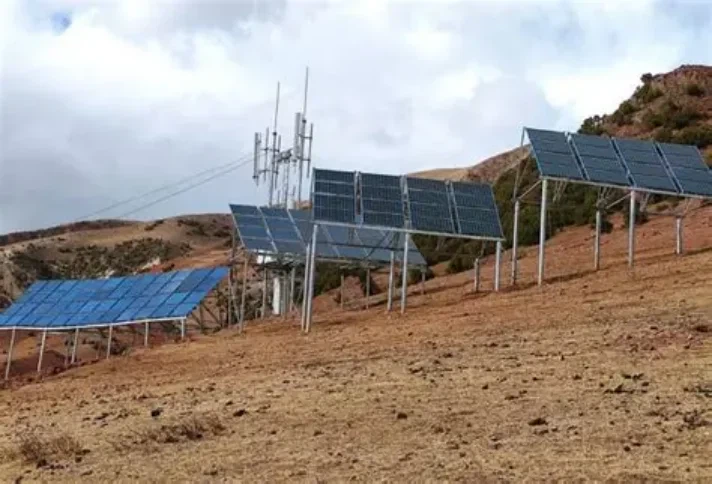

केस 6: ग्रिड पीवी बेस स्टेशन से दूर पर्वतीय क्षेत्र
मूल जानकारी
- स्थान: दक्षिण अफ़्रीका में पर्वतीय क्षेत्र
- निर्माण अवधि: जुलाई 2024 - अक्टूबर 2024 (सर्दियों में भारी बारिश से बचना)
- ग्रिड कनेक्शन मोड: ऑफ-ग्रिड (पूरी तरह से कोई ग्रिड एक्सेस नहीं)
- बेस स्टेशन प्रकार: दूरस्थ जनजातीय संचार कवरेज बेस स्टेशन
- कुल निवेश: 280,000 दक्षिण अफ़्रीकी रैंड
|
उपकरण प्रकार |
मात्रा |
तकनीकी मापदंड |
|
सैंडप्रूफ फोटोवोल्टिक मॉड्यूल |
36 टुकड़े |
450W; कुल क्षमता 16.2kW; उच्च विकिरण उपयोग; पवन भार प्रतिरोध 2400Pa से अधिक या उसके बराबर |
|
उच्च-तापमान ऊर्जा भंडारण बैटरी |
1 बैटरी पैक |
48V/1000Ah; कुल क्षमता 48kWh; गहरे चक्र डिजाइन; डीओडी 80% से अधिक या उसके बराबर |
|
बैकअप डीजल जेनरेटर |
1 इकाई |
क्षमता 7kW; कम ईंधन खपत (210g/kWh से कम या उसके बराबर); स्वचालित रखरखाव अनुस्मारक |
|
पावर कंट्रोल यूनिट |
1 सेट |
बुद्धिमान भार प्रबंधन; दूरस्थ दोष निदान; बैटरी समकरण समारोह |
पर्यावरण अनुकूलन
- पहाड़ी इलाकों के लिए खड़ी ढलान स्थापना ब्रैकेट (समायोज्य कोण 15-45 डिग्री)
- भूस्खलन के प्रभाव को रोकने के लिए सुदृढ़ नींव डिजाइन
- जनरेटर द्वारा पानी ठंडा करने के लिए वर्षा जल संग्रहण प्रणाली
ये छह फोटोवोल्टिक संचार बेस स्टेशन परियोजनाएं दुनिया भर के विभिन्न वातावरणों में फोटोवोल्टिक प्रौद्योगिकी की बहुमुखी प्रतिभा और अनुकूलन क्षमता को प्रदर्शित करती हैं। चाहे शहर के केंद्र हों या सुदूर पहाड़ी क्षेत्र, तटीय क्षेत्र हों या रेगिस्तान, फोटोवोल्टिक प्रणालियों को उपयुक्त उपकरण विन्यास और तकनीकी डिजाइन के माध्यम से विशिष्ट संचार आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
