कोशिकाओं को आधा क्यों काटें
आधे-कट वाले सेल पैनल के अधिकांश फायदे पैनल के आधे आंतरिक प्रवाह से कम होने के लिए जिम्मेदार हैं। वर्तमान को रोकने से प्रतिरोधक नुकसान कम होता है, यही वजह है कि प्रदर्शन को बढ़ाया जाता है। इससे कई लाभ मिलते हैं जैसे उच्च उत्पादन, प्रति m better बेहतर उत्पादन और गर्मी में बेहतर प्रदर्शन। छायांकन के लाभ, बेहतर स्थायित्व और कुछ अन्य प्रदर्शन लाभ भी आवश्यक संशोधित पैनल कॉन्फ़िगरेशन के साथ महसूस किए जाते हैं।
प्रतिरोधक नुकसान में कमी

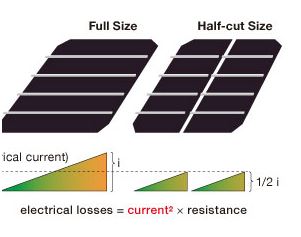

एक सौर मॉड्यूल में, बिजली की हानि होती है क्योंकि इलेक्ट्रॉन सेल इंटरकनेक्ट और बस बार के माध्यम से यात्रा करते हैं। चूँकि बिजली की हानि वर्तमान वर्ग (पी लॉस = आर एक्स आई) द्वारा गुणा प्रतिरोध के बराबर होती है, वर्तमान में कमी से नुकसान कम होगा। सेल को दो में विभाजित करने से सेल का करंट (वोल्टेज नहीं) बढ़ जाता है, इसलिए जब आप समीकरण में इस बदलाव को लागू करते हैं तो घाटा 75% तक कम हो जाता है। चूंकि पीक प्रोडक्शन के समय में करंट सबसे ज्यादा होता है, ऐसा तब होता है जब फायदा सबसे ज्यादा होता है । घाटे को कम करने के लिए वर्तमान को कम करना कोई नई बात नहीं है, हमने इसे पावर ट्रांसमिशन में एक सदी से अधिक समय तक किया है। हालाँकि, आधे वर्तमान कोशिकाओं की मात्रा दोगुनी होने से हमारे वोल्टेज दोगुना हो जाते हैं, जिसके सिस्टम डिज़ाइन पर अवांछित परिणाम होंगे। यह संशोधित पैनल कॉन्फ़िगरेशन में हल किया गया है।
मानक 60 सेल बनाम 120 आधा कट सेल पैनल
नया, बेहतर विन्यास
यह समझने के लिए कि यह कैसे काम करता है, आपको निम्नलिखित जानने की आवश्यकता है:
एक स्ट्रिंग (श्रृंखला) में कोशिकाओं को जोड़ने से वोल्टेज जमा होता है, वर्तमान नहीं
कोशिकाओं के एक दूसरे तार को जोड़ने (समानांतर में) वर्तमान जमा करता है, न कि वोल्टेज
इसलिए यदि 120 आधे कटे हुए सेल को एक तार में तार दिया गया था, तो हमारे पास वोल्टेज दोगुना होगा और सामान्य 60 सेल पैनल का आधा हिस्सा। इसे ठीक करने के लिए, निर्माताओं ने सेल लेआउट को फिर से डिज़ाइन किया है जिसमें समानांतर में 60 हाफ-कट सेल पैनल के दो तार हैं। समग्र परिणाम काफी चालाक है, क्योंकि वोल्टेज और वर्तमान में आने वाला मानक 60 सेल पैनल के समान है, लेकिन आंतरिक प्रवाह आधा है। इससे दक्षता में 1.5-3% की वृद्धि होती है, जो कि लगता है की तुलना में अधिक गहरा है। इसके कुछ वांछित दुष्प्रभाव भी हैं।
छायांकन में सुधार
जैसा कि उल्लेख किया गया है, लेआउट में परिवर्तन पैनल को कुछ छायांकन परिदृश्यों के तहत बेहतर प्रदर्शन करने की अनुमति देता है। इसमें खुदाई करने से पहले, कुछ बातों पर ध्यान दें:
शेडिंग का अभी भी आपके सिस्टम पर एक महत्वपूर्ण प्रभाव पड़ने वाला है, भले ही यह इन पैनलों के पक्ष में हो।
पैनल एक स्ट्रिंग में या एक एमएलपीई डिवाइस (मॉड्यूल स्तर पावर इलेक्ट्रॉनिक्स, जैसे माइक्रो-इनवर्टर या ऑप्टिमाइज़र) के साथ अपने दम पर अलग व्यवहार कर सकता है।
निर्माताओं द्वारा पुश की जाने वाली चीजों में से एक पैनल के शीर्ष आधे हिस्से के लिए अप्रभावित प्रदर्शन करने की क्षमता है, अगर निचला आधा छाया में है, या इसके विपरीत। इसे समझने के लिए, हमें छायांकन पर एक त्वरित ताज़ा करने की आवश्यकता है।
आधे-कट वाले सेल पैनल पर शेडिंग को बेहतर तरीके से क्यों प्रबंधित किया जा सकता है
जब आपके पास समानांतर में दो तार जुड़े होते हैं (जैसे इन पैनलों के शीर्ष और निचले आधे हिस्से में), तो आप निचली वर्तमान सेल को उस तरफ अलग कर सकते हैं। तो एक आधा उत्पादन 10% की क्षमता पर और दूसरा पूर्ण उत्पादन कर सकता है। यह काफी आसान है, लेकिन यह एक खामी के साथ आता है।
मेरी टिप्पणी याद रखें, "पैनल एक स्ट्रिंग में या एक एमएलपीई डिवाइस के मुकाबले अपने दम पर अलग व्यवहार कर सकता है"? यही कारण है कि यह महत्वपूर्ण है।
मान लीजिए कि आपके पास एक स्ट्रिंग इन्वर्टर पर 10 पैनल (काफी सामान्य) की एक स्ट्रिंग है, सभी सही धूप में - एक पैनल को छोड़कर, जिसके निचले आधे हिस्से पर पूरी छाया है। इस मामले में, उस पैनल का उत्पादन 50% हो सकता है, लेकिन फिर अन्य सभी पैनल होंगे। यह आदर्श नहीं है। इन्वर्टर की MPPT हालांकि ऐसा नहीं होने देगी। इसके बजाय, वर्तमान उच्च रहेगा और उस पैनल पर बायपास डायोड सक्रिय हो जाएगा और उस पूरे पैनल को बायपास करेगा।
यदि आपके पास उपरोक्त परिदृश्य में एक ऑप्टिमाइज़र या माइक्रो-इन्वर्टर था, तो यह एक अलग (बेहतर) कहानी है। यह पैनल तब 50% पर उत्पादन कर सकता था जबकि अन्य अप्रभावित रहते हैं।
यहाँ एक सचित्र संस्करण है:
दो परिदृश्य
दोनों में एक स्ट्रिंग इन्वर्टर का उपयोग करके, अलग-अलग शेड की स्थितियों का उपयोग करते हुए, एक स्ट्रिंग में 10 आधा कट सेल पैनल हैं।
परिदृश्य 1 , मान लीजिए कि 90% एक पैनल के नीचे आधा भाग छायांकन करता है (जैसा कि सचित्र है)
पैनल 1 पर बायपास डायोड सक्रिय करेगा
आधे-कट की कोशिकाओं के बावजूद, सिस्टम अभी भी एक पैनल को पूरी तरह से कम चालू रखने से बेहतर है। नीचे देखें कि क्यों का एक मोटा और सरलीकृत अवलोकन। ध्यान दें:
1 पॉवर (P) = करंट (I) xVoltage (V)
1 मान लीजिए कि पैनल लगभग उत्पादन कर रहा है। 30 वी और 9 एम्प्स
3 वोल्टेज बढ़ता है जब आप एक स्ट्रिंग में अजीब पैनल करते हैं, तो वर्तमान में स्ट्रिंग सबसे कम वर्तमान में संचालित नहीं होती है।
विकल्प 1 - डायोड सक्रिय, ड्रॉप पैनल 1 पूरी तरह से:
P = 9 एम्प्स x 270 वोल्ट (9 पैनल @ 30Volts), P = लगभग। 2430 वाट्स
विकल्प 2-निष्क्रिय निष्क्रिय, सभी पैनलों की वर्तमान को कम करें:
P = 4.95 amps x 300 वोल्ट (9 पैनल @ 30Volts), P = लगभग। 1485 वाट
परिदृश्य 2 , मान लीजिए कि सभी पैनलों के नीचे 90% छायांकन है
सभी बायपास डायोड निष्क्रिय रहेंगे
यह वह जगह है जहां आधा-कट कोशिकाएं उत्कृष्ट हैं। बाईपास डायोड सक्रिय नहीं होगा और उत्पादन 2 से ऊपर विकल्प होगा। एक मानक पैनल के साथ, लगभग सभी उत्पादन खो गए होंगे।
दो परिदृश्यों में, एक जहाँ जहाँ अर्ध-कट कोशिकाएँ मदद नहीं करेंगी और दूसरी जहाँ वे बेहद मदद करेंगे।
