एक सौर फोटोवोल्टिक (पीवी) सिस्टम पीवी मॉड्यूल, एक सौर इन्वर्टर, और एक पूर्वाग्रह - से युक्त जुड़े घटकों का एक सेट है, जो - सिस्टम (BOS) पर सौर पीढ़ी को उत्पन्न और संग्रहीत कर सकता है। एक पीवी प्रणाली में इष्टतम दक्षता प्राप्त करने के लिए कई कारकों को अनुकूलित करने और घटकों की कार्यक्षमता और कॉन्फ़िगरेशन को समझने की आवश्यकता होती है। इसके अलावा, एक पीवी प्रणाली की दीर्घायु सुनिश्चित करने के लिए निगरानी तकनीक और विश्वसनीय इंजीनियरिंग विधियों में महारत हासिल है। यहां सौर फोटोवोल्टिक सिस्टम डिजाइन करने के लिए 8 अलग -अलग सॉफ्टवेयर हैं।
1 होमर प्रो - होमर एनर्जी, यूएसए
2 पीवी एफ - चार्ट - एफ - चार्ट सॉफ्टवेयर, यूएसए
3 pvplanner - सोलरगिस, स्लोवाकिया
4 PVSYST - PVSYST SA, स्विट्जरलैंड
5 रिटस्क्रीन - प्राकृतिक संसाधन कनाडा, कनाडा
6 सिस्टम एडवाइजर मॉडल (एसएएम) - नेशनल रिन्यूएबल एनर्जी लेबोरेटरी (एनआरईएल), यूएसए
7 सोलर प्रो - लाप्लास सिस्टम्स, जापान
8 हेलियोस्कोप - अरोरा सोलर, यूएसए
इन कार्यक्रमों की तुलना यह पता लगाने के लिए की गई है कि प्रत्येक सौर पीवी पावर सिस्टम के डिजाइन और सिमुलेशन में कितने अच्छे हैं। विश्लेषण केवल एसपीवी पावर पर ध्यान केंद्रित करने के साथ किया गया है और इसलिए ऐसे कार्यक्रम जो नवीकरणीय ऊर्जा के अन्य स्रोतों जैसे पवन, बायोमास आदि का अनुकरण करते हैं, जरूरी नहीं कि अधिक वरीयता प्राप्त हो। निरंतर परियोजना मापदंडों के तहत इन कार्यक्रमों का उपयोग करने के लेखक के व्यक्तिगत प्रयास के आधार पर लेख के अंत में रेटिंग प्रदान की गई है। निम्नलिखित मानदंडों पर विचार किया गया है:
-
कार्य और यूएसपी
-
प्रयोक्ता इंटरफ़ेस
-
ऐतिहासिक मौसम आंकड़ा
-
मॉड्यूल और इन्वर्टर जानकारी
-
मूल्य निर्धारण
-
1 होमर प्रो
NREL (नेशनल रिन्यूएबल एनर्जी लेबोरेटरी) यूएसए द्वारा विकसित और बाद में होमर एनर्जी द्वारा बढ़ाया और वितरित किया गया एक माइक्रो - ग्रिड ऑप्टिमाइज़ेशन सॉफ्टवेयर है। होमर कई ऊर्जा संसाधनों के लिए हाइब्रिड अनुकूलन मॉडल के लिए खड़ा है और सिमुलेशन, अनुकूलन और संवेदनशीलता विश्लेषण उपकरणों के साथ आता है।
एक प्रोजेक्ट विज़ार्ड का उपयोग करके CAPEX और OPEX गणना संभव है। कई ऊर्जा स्रोतों का अनुकरण करें। कई लोड जोड़ें। पवन की गति, ईंधन लागत और उत्सर्जन दंड जैसे कारकों को गणना में शामिल किया जा सकता है। नाम द्वारा स्थान खोज संभव है। विशेष रूप से सौर पीवी के लिए डिज़ाइन नहीं किया गया है। IV वक्र डेटा उत्पन्न नहीं करता है या छायांकन विश्लेषण करता है। इसके अलावा पीवी बिजली उत्पादन रिपोर्ट मौसम डेटा और मॉड्यूल डेटा पर सीमित जानकारी के कारण कम व्यापक और विस्तृत है। पीवी बिजली उत्पादन के दौरान कई हानि कारकों को गणना में नहीं जोड़ा जाता है।
योजनाबद्ध दृश्य उपयोगी है। ग्राफिकल मेनू सिस्टम एक प्लस है। सहज ज्ञान युक्त नहीं और बहुत सारे मापदंडों को मैन्युअल रूप से जोड़ा जाना चाहिए।
NREL वेबसाइट से TMY2/TMY3 डेटा आयात कर सकते हैं। इसके अलावा नासा और सोलरगिस डेटा को उनकी वेबसाइटों से आयात किया जा सकता है। मुफ्त मौसम डेटा के साथ बंडल नहीं आता है।
मॉड्यूल डेटा आयात कर सकते हैं। कार्यक्रम में केवल 8 मॉड्यूल (1 जेनेरिक सहित) और 8 (1 जेनेरिक सहित) इनवर्टर शामिल हैं।
क्लाउड लाइसेंस उपलब्ध है। पूरी तरह से लोडेड स्थायी संस्करण वाणिज्यिक USD 4,200/INR 280,000 शैक्षिक USD 2,100/INR 140,000 और छात्र USD 350 सालाना/INR 23,407 सालाना उपलब्ध है
यहां अपना 30-दिन का नि: शुल्क परीक्षण प्राप्त करें
होमर संस्करण x 64 3.6.3 के स्क्रीनशॉट
(Fig.1a) योजनाबद्ध दृश्य के साथ डिजाइन इंटरफ़ेस
(Fig.1b) सिमुलेशन रिपोर्ट
2 pv f - चार्ट
विस्कॉन्सिन विश्वविद्यालय के संकायों द्वारा विकसित, pv f - चार्ट एक PV सिस्टम विश्लेषण डिज़ाइन प्रोग्राम है जो PV पावर जनरेशन की गणना करने के लिए सौर विकिरण डेटा का उपयोग करता है, जो PV मॉड्यूल, इनवर्टर और अन्य चर के कारण होने वाली विविधताओं को ध्यान में नहीं रखता है। यह कार्यक्रम शैक्षणिक उद्देश्यों के लिए लक्षित है।
सरल कार्यक्रम जो एक सामान्य मॉड्यूल और इन्वर्टर के आधार पर पीवी ऊर्जा आउटपुट की गणना करता है। मैन्युअल रूप से जोड़े जाने वाले सभी डेटा और इसलिए मॉड्यूल डेटा, साइट क्षमता या स्थान को स्विच करके पीढ़ी के डेटा की जल्दी से तुलना करना मुश्किल है। कोई छायांकन विश्लेषण नहीं। वास्तविक दुनिया की स्थितियों में पीवी शक्ति की गणना के लिए उपयुक्त नहीं है। सरल ग्राफ या सारणीबद्ध डेटा उत्पन्न किया जा सकता है लेकिन निर्यात नहीं किया जा सकता है।
गणना के लिए बहुत बुनियादी और आसान जब डेटा को प्रत्येक पैरामीटर के लिए मैन्युअल रूप से दर्ज किया जाता है। यह मैक्रो सक्षम स्प्रेडशीट का एक संग्रह है। बहुत सीमित स्वचालन और कोई विजार्ड उपलब्ध नहीं है।
300 स्थानों को सॉफ्टवेयर के साथ बंडल किया जाता है। TMY3 जैसे सामान्य स्रोतों से मौसम के आंकड़ों को आयात करने का कोई विकल्प नहीं है। डेटा केवल मैन्युअल रूप से जोड़ा जा सकता है।
गणना में जोड़े जाने के लिए मॉड्यूल या इन्वर्टर डेटा के लिए कोई गुंजाइश नहीं है।
छात्र USD 400/INR 26,750 अकादमिक USD 600/INR 40,000
यहां एक डेमो संस्करण डाउनलोड करें
Pv f - चार्ट संस्करण 3.55W के स्क्रीनशॉट
(Fig.2a) मैनुअल डेटा एंट्री स्क्रीन के साथ डिज़ाइन इंटरफ़ेस
(Fig.2b) मासिक पीढ़ी, आर्थिक गणना और दक्षता रिपोर्ट
3 pvplanner
यह सॉफ्टवेयर सोलर रिसोर्स डेटाबेस प्रदाता सोलरगिस से आता है। यह एक क्लाउड आधारित सॉफ्टवेयर है जो सास (सॉफ्टवेयर के रूप में एक सेवा) प्लेटफॉर्म पर काम करता है और दावा करता है कि उनका डेटा अत्यधिक सटीक है और डेटा विश्वसनीयता को बढ़ाने में एक कठोर व्यवस्थित सत्यापन दृष्टिकोण प्रदान करता है।
सटीक उपग्रह डेटा उपयोगकर्ता को किसी स्थान की सौर विकिरण और पीवी पावर पोटेंशियल का अनुमान लगाने और 14 भाषाओं में रिपोर्ट उत्पन्न करने की अनुमति देता है। यह स्वचालित रूप से इलाके की छायांकन की गणना करता है, हालांकि आसपास की संरचनाओं को स्थापित करने या छायांकन विश्लेषण के पास करने के लिए कोई विकल्प नहीं हैं। यह केवल एक ऑनलाइन संस्करण के रूप में उपलब्ध है, इसलिए एक इंटरनेट कनेक्शन अनिवार्य है। कंपनियों को अपने एपीआई का उपयोग करने और 3 पार्टी ऐप के माध्यम से सोलार्गिस तक पहुंचने की अनुमति देता है।
तीन चरणों में सिमुलेशन आधारित आसान सेटअप। इंटरएक्टिव हाई रिज़ॉल्यूशन सोलर रिसोर्स मैप्स (IMAPS) उपयोगकर्ताओं को साइट स्थान को सटीक रूप से इंगित करने की अनुमति देते हैं। इंटरफ़ेस साफ और सहज है, लेकिन इंटरफ़ेस का प्रदर्शन इंटरनेट कनेक्टिविटी गति से प्रभावित हो सकता है जो ऑनलाइन सॉफ्टवेयर का एक दोष है।
दीर्घकालिक वार्षिक और मासिक औसत डेटा मूल पैकेज में शामिल है। नासा, मेटियोनॉर्म, एसएएम या उपयोगकर्ता रिकॉर्ड किए गए डेटा जैसे अन्य डेटा प्रकारों को आयात करने का कोई विकल्प नहीं है।
जेनेरिक मॉड्यूल का उपयोग करता है जो विभिन्न प्रकार के 18 आमतौर पर उपयोग किए जाने वाले मॉड्यूल के औसत पर आधारित होते हैं और उपयोगकर्ता CSI, CDTE और CIS मॉड्यूल के बीच चयन करते हैं। इन्वर्टर भी एक सामान्य है जहां उपयोगकर्ता दक्षता को परिभाषित कर सकता है। वे दावा करते हैं कि अधिकांश मॉड्यूल में भिन्नता 1.22% से अधिक नहीं है जो सौर विकिरण में भिन्नता से कम है, इसलिए एक मॉड्यूल और इन्वर्टर डेटाबेस की आवश्यकता नहीं होती है।
एक स्थान और कोई मानचित्र फ़ंक्शन - USD 560/INR 37,500 प्रति वर्ष। एकाधिक स्थान और कोई मानचित्र फ़ंक्शन - USD 1,700/INR 115,000 प्रति वर्ष। एकाधिक स्थान + मानचित्र फ़ंक्शन + प्रत्यक्ष सामान्य विकिरण डेटा (DNI) - USD 3,600/INR 241,500 प्रति वर्ष।
PVPlanner संस्करण 2.0 के स्क्रीनशॉट
(Fig.3a) इंटरएक्टिव IMAP फ़ंक्शन जो उपयोगकर्ता को स्थान को इंगित करने की अनुमति देता है
(Fig.3b) चयनित स्थान का पीवी आउटपुट डेटा
(Fig.3c) चयनित स्थान का सौर विकिरण डेटा
(Fig.3d) पीडीएफ/एक्सेल/सीएसवी प्रारूपों और 14 भाषाओं में उपलब्ध डाउनलोड करने योग्य रिपोर्ट
4 pvsyst
स्विस भौतिक विज्ञानी आंद्रे मरमॉड और इलेक्ट्रिकल इंजीनियर मिशेल विलो द्वारा विकसित इस सॉफ्टवेयर को पीवी सिस्टम डिजाइन और सिमुलेशन दुनिया भर में एक मानक माना जाता है। डेवलपर्स का दावा है कि इस सॉफ़्टवेयर का उपयोग आर्किटेक्ट, इंजीनियरों, शोधकर्ताओं और छात्रों द्वारा किया गया है।
प्रोजेक्ट प्लानिंग स्टेज पर उत्पादन का त्वरित अनुमान, विस्तृत अध्ययन, आकार, प्रति घंटा अनुमान और रिपोर्ट पीढ़ी इसकी प्रमुख विशेषताएं हैं। पीवी सिस्टम डिजाइन और अनुमान के लिए आसान डिजाइन उपकरण। पीवी सिस्टम डिजाइनरों द्वारा आवश्यक अधिकांश मापदंडों को अनुकरण करता है और एक व्यापक सिमुलेशन रिपोर्ट उत्पन्न करने में मदद करता है।
विभिन्न कारकों के नियंत्रण के उच्च स्तर की अनुमति देता है। जहां यह कार्यक्रम लैग्स शैडो विश्लेषण को संभालने की क्षमता है। यह परिप्रेक्ष्य उपकरण दोहराव के उपयोग पर दुर्घटनाग्रस्त हो जाता है और अस्थिर अनुकरण छायांकन महसूस करता है और छायांकन के किसी भी दृश्य संकेत प्रदान नहीं करता है। प्रोग्राम स्क्रीन को अधिकतम नहीं किया जा सकता है इसलिए छोटे मॉनिटर का उपयोग करने पर सभी मापदंडों को देखने के लिए थकाऊ हो सकता है।
बंडल मेटियोनॉर्म की नवीनतम डेटा फ़ाइल। दुनिया भर में अधिकांश क्षेत्रों को कवर करने वाले लगभग 15 अलग -अलग डेटा स्रोत भी हो सकते हैं। उपयोगकर्ता परिभाषित डेटा भी आयात कर सकते हैं।
फोटॉन प्रकाशन से बंडल डेटाबेस जो हजारों मॉड्यूल और इन्वर्टर मॉडल को सूचीबद्ध करता है। उपयोगकर्ता परिभाषित डेटा भी इनपुट कर सकते हैं।
सीमित संस्करण 1,040/INR 70,000 USD के लिए 30KW इंस्टॉलेशन और जहाजों को अनुमति देता है। USD 1,351/INR 90,685 के लिए असीमित संस्करण जहाज
PVSYST संस्करण 6.47 के स्क्रीनशॉट
(Fig.4a) प्रोजेक्ट सेटअप स्क्रीन
(Fig.4b) परियोजना सिमुलेशन पैरामीटर
(Fig.4c) लॉस गुणांक सेट करना
(Fig.4d) परिप्रेक्ष्य उपकरण का उपयोग करके छायांकन विश्लेषण
(Fig.4e) पैरामीटर अनुकूलन उपकरण
(Fig.4f) रिपोर्ट सारांश
(Fig.4g) ऊर्जा उत्पादन रिपोर्ट
(Fig.4h) विभिन्न कारकों को बताते हुए नुकसान रिपोर्ट
5 रिटस्क्रीन
राष्ट्रीय संसाधन कनाडा द्वारा विकसित यह एक एक्सेल - आधारित स्वच्छ ऊर्जा परियोजना विश्लेषण सॉफ्टवेयर टूल है जो निर्णय निर्माताओं को जल्दी और सस्ते में संभावित अक्षय ऊर्जा, ऊर्जा दक्षता और सह - पीढ़ी परियोजनाओं की तकनीकी और वित्तीय व्यवहार्यता को निर्धारित करने में मदद करता है।
एक मैक्रो सक्षम स्प्रेडशीट से युक्त नि: शुल्क कार्यक्रम जिसमें सौर पीवी सहित विभिन्न प्रकार के ऊर्जा स्रोतों की गणना करने के लिए सभी सूत्र हैं और उपयोगकर्ता को स्थान के आधार पर पीवी बिजली उत्पादन की गणना करने, लागत विश्लेषण करने और परियोजना की व्यवहार्यता निर्धारित करने की अनुमति देता है। छात्रों के लिए अच्छा और उन लोगों के लिए एक आसान उपकरण जो निवेश को देखना चाहते हैं और एक प्रारंभिक चरण में एक सौर पीवी परियोजना पर रिटर्न देखना चाहते हैं। कोई छायांकन विश्लेषण या रिपोर्टिंग फ़ंक्शन नहीं है।
उपयोग करने के लिए काफी आसान है क्योंकि यह एक नियमित एक्सेल स्प्रेडशीट है जो अधिकांश उपयोगकर्ताओं के आदी हैं और ड्रॉप डाउन सूचियों से चुनने के लिए विकल्पों के साथ मैक्रो को सक्षम किया गया है। इन मूल्यों और प्रतिशत को संशोधित करने की अधिक गुंजाइश नहीं है।
नासा डेटाबेस से ऐतिहासिक मौसम के आंकड़ों से भरा हुआ है जो दुनिया भर में सभी प्रमुख शहरों को कवर करता है। अन्य डेटा स्रोतों या कस्टम डेटा को जोड़ने का कोई दायरा नहीं।
सीमित संख्या में मॉड्यूल के साथ आता है लेकिन इनवर्टर नहीं। कस्टम मॉड्यूल या इन्वर्टर डेटा जोड़ने की कोई गुंजाइश नहीं है।
लागत से मुक्त। कनाडा राष्ट्रीय संसाधन वेबसाइट से डाउनलोड के लिए उपलब्ध है।
यहां अपनी मुफ्त कॉपी प्राप्त करें
रेटस्क्रीन संस्करण 4 के स्क्रीनशॉट
(Fig.5a) होम स्क्रीन जहां परियोजना का विवरण और स्थान चुना जाता है
(Fig.5b) जलवायु डेटा का चयन करना
(Fig.5c) मॉड्यूल और वांछित रेटिंग का चयन करना
(Fig.5d) वित्तीय और उत्सर्जन विश्लेषण के साथ उत्पन्न बिजली उत्पादन का अनुमान
6 सिस्टम सलाहकार मॉडल (एसएएम)
अमेरिकी ऊर्जा विभाग (DOE) और राष्ट्रीय अक्षय ऊर्जा प्रयोगशाला (NREL) द्वारा विकसित नि: शुल्क सॉफ्टवेयर, यह एक प्रदर्शन और वित्तीय मॉडल है जो परियोजना नियोजन चरण में निर्णय लेने (यूएस डेटा और ऊर्जा नीतियों को ध्यान में रखते हुए) में मदद करने के लिए डिज़ाइन किया गया है।
एसएएम उपयोगकर्ता द्वारा निर्दिष्ट स्थापना और परिचालन लागत और सिस्टम डिज़ाइन मापदंडों के आधार पर ग्रिड - कनेक्टेड पावर प्रोजेक्ट्स के लिए ऊर्जा अनुमानों की प्रदर्शन भविष्यवाणियों और लागत को बनाता है। अमेरिका में उपयोग किए जाने वाले विभिन्न प्रकार के वित्तीय मॉडल के लिए प्रीसेट हैं और उपयोगकर्ता उपयुक्त विकल्प चुन सकता है और सिमुलेशन चलाने और पीढ़ी, हानि और वित्तीय पर रिपोर्ट उत्पन्न करने के लिए इनपुट प्रदान कर सकता है। छायांकन विश्लेषण की पेशकश नहीं करता है, लेकिन इस डेटा को PVSYST से आयात कर सकता है।
बहुत सारे मैनुअल डेटा प्रविष्टि की आवश्यकता होती है और यदि आप एक ऐसे व्यक्ति हैं जिनके पास पीवी सिस्टम डिज़ाइन में पृष्ठभूमि नहीं है, तो आपको यह थोड़ा भारी लग सकता है।
यूएस के राष्ट्रीय सौर विकिरण डेटाबेस से डेटा डाउनलोड करता है जो दुनिया भर के कई शहरों को कवर करता है। TMY2, TMY3 और EPW डेटा का आयात करने की अनुमति देता है।
सीईसी (कैलिफोर्निया बिजली आयोग) और सैंडिया राष्ट्रीय प्रयोगशालाओं द्वारा सूचीबद्ध मॉड्यूल और इनवर्टर के बड़े डेटाबेस को सॉफ्टवेयर के साथ बंडल किया गया है या स्वतंत्र रूप से डाउनलोड किया जा सकता है।
लागत से मुक्त।
यहां अपनी मुफ्त कॉपी प्राप्त करें
एसएएम संस्करण 3.14 के स्क्रीनशॉट
(Fig.6a) परियोजना स्थान का चयन करना
(Fig.6b) मॉड्यूल और वांछित रेटिंग चुनना
(Fig.6c) छायांकन गणना संपादक
(Fig.6d) सिमुलेशन चलाना
(Fig.6e) सिमुलेशन रिपोर्ट
7 सोलर प्रो
यह MNRE सूची में एकमात्र सॉफ्टवेयर है जो - मिनट की गणना द्वारा एक मिनट - प्रदान करता है, जो इसे सबसे सटीक रूप से एक बनाता है और यह भी एकमात्र सॉफ्टवेयर है कि वह एक इंटरैक्टिव 3 डी उपयोगकर्ता इंटरफ़ेस की पेशकश करता है जो पीवी सिस्टम इंस्टॉलेशन के विज़ुअलाइज़ेशन की अनुमति देता है और 3 डी स्पेस में ऑब्जेक्ट्स को स्थानांतरित करने के लिए छाया और बिजली उत्पादन में वास्तविक समय परिवर्तन देखता है।
पीवी ऊर्जा उत्पादन की सटीकता के उच्च स्तर की पेशकश इसके अनूठे मिनट - के कारण - मिनट गणना सूत्र जो सामान्य औसत किलोवाट घंटे पढ़ने के बजाय एक संचयी किलोवाट रीडिंग लेता है। इसके अलावा यह छायांकन विश्लेषण के पास विस्तृत इंटरैक्टिव है, एक उपयोगकर्ता को विशिष्ट क्षेत्रों को इंगित करने की अनुमति देता है जो प्रभावित हो रहे हैं और पीढ़ी को बेहतर बनाने के लिए डिजाइन में आवश्यक परिवर्तन करते हैं। यह भी ध्यान देने योग्य मानचित्र फ़ंक्शन है जो सैटेलाइट ग्राउंड इमेजरी की मदद से एक साइट लेआउट खींचने में एड्स है।
सबसे उपयोगकर्ता में से एक - अनुकूल उपयोगकर्ता इंटरफेस। एक सिमुलेशन विज़ार्ड उपयोगकर्ता को जल्दी से एक इंस्टॉलेशन सेट करने के लिए निर्देशित करता है चाहे वह छत या मेगावाट स्तर की परियोजना हो। 3 डी सीएडी वातावरण एक उपयोगकर्ता को 3 डी ऑब्जेक्ट्स को खींचकर और ड्रॉप करके इसके आसपास के वातावरण का अंतःक्रियात्मक रूप से निर्माण करने की अनुमति देता है। सटीक एनिमेशन मॉड्यूल पर छायांकन के प्रभाव को प्रदर्शित करते हैं और उपयोगकर्ता सूर्य के मार्ग में आने वाली वस्तुओं की स्थिति को समायोजित कर सकते हैं और तुरंत प्रभावित मॉड्यूल पर परिणाम देख सकते हैं। मैप फ़ंक्शन में निर्मित - डिजाइनर को एक दृश्य साइट सर्वेक्षण और क्षेत्र गणना करने के लिए आवश्यक समय बचाता है।
सॉफ्टवेयर दुनिया भर में सैकड़ों मौसम स्टेशनों के डेटा के साथ बंडल आता है। उपयोगकर्ता एक सारणीबद्ध प्रारूप में सहेजे गए मेटियोनॉर्म, सौर जीआईएस या उपयोगकर्ता उत्पन्न डेटा को आयात करने के लिए भी चुन सकता है।
फोटॉन डेटाबेस पर सूचीबद्ध 25,000 से अधिक मॉड्यूल और इनवर्टर के साथ बंडल आता है। उपयोगकर्ता एक सूची से जेनेरिक मॉड्यूल और इनवर्टर भी चुन सकता है जो मापदंडों के उपयोगकर्ता अनुकूलन के लिए अनुमति देता है।
शैक्षिक संस्करण की कीमत USD 1,300/INR 90,000 USD 2,050/INR 137,000 USD पर वाणिज्यिक संस्करण जहाजों की कीमत है
सोलर प्रो संस्करण 4.3 के स्क्रीनशॉट
।
(Fig.7b) 3D CAD इंटरफ़ेस इंटरैक्टिव शेडिंग और बिल्डिंग कंस्ट्रक्शन दिखा रहा है
।
(Fig.7d) ऑटो एरे इंस्टॉलेशन फीचर जो एक छत पर मॉड्यूल को ओवरले करना आसान बनाता है
(Fig.7e) शैडो मैपिंग फ़ंक्शन जो छायांकन से प्रभावित मॉड्यूल को इंगित करता है
(Fig.7f) सिस्टम को ऑप्टिमाइज़ करने के लिए आसानी से वायरिंग की दिशा बदलें

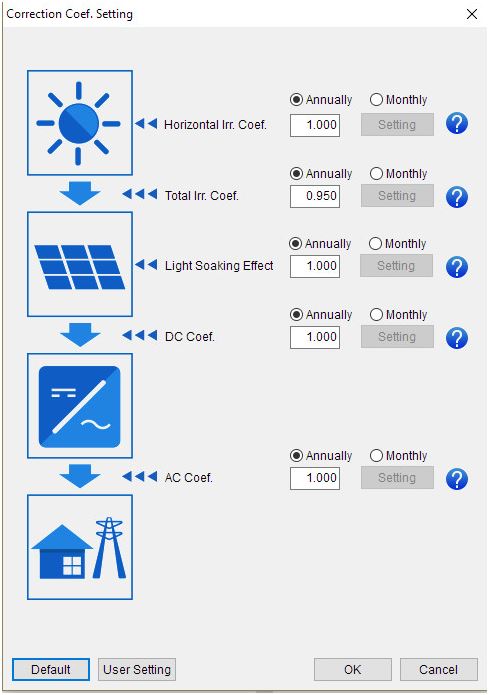

(Fig.7g) विभिन्न गुणांक की स्थापना हानि कारकों को ध्यान में रखते हुए
।
(Fig.7i) सिमुलेशन के बाद उत्पन्न पावर ग्राफ
(Fig.7J) I - v वक्र गणना और CSV फ़ंक्शन को निर्यात करें
(Fig.7k) विस्तृत 12 महीने की पीढ़ी के डेटा और आर्थिक विश्लेषण के साथ सिमुलेशन रिपोर्ट
अंक सारांश (समग्र और मानदंड विशिष्ट)
(लेखक उपयोगकर्ताओं को पीवी सिस्टम डिज़ाइन को एक पेशे के रूप में लेने की योजना बनाने के लिए अपने समर्थन के लिए सॉफ्टवेयर डेवलपर्स को धन्यवाद देना चाहता है, जिससे उपयोगकर्ताओं को स्वतंत्र रूप से डाउनलोड करने, कोशिश करने और उनके कार्यक्रमों का मूल्यांकन करने की अनुमति मिलती है। यह इस भावना में है कि यह रिपोर्ट इन सॉफ्टवेयर्स में से प्रत्येक को क्या अनूठा अनुभव प्रदान कर रही है और जरूरी नहीं कि प्रत्येक स्कोर दूसरे पर है)
8 हेलियोस्कोप
हेलियोस्कोप एक परिष्कृत वेब - आधारित मंच प्रदान करता है जो विश्लेषणात्मक शक्ति का त्याग किए बिना सादगी पर जोर देता है, जिससे जटिल प्रणाली डिजाइन और ऊर्जा सिमुलेशन अलग -अलग विशेषज्ञता स्तरों के सौर पेशेवरों के लिए सुलभ हो जाते हैं।
प्रमुख विशेषताऐं:
सहज उपयोगकर्ता इंटरफ़ेस
हेलियोस्कोप एक सहज और आसान - से - का उपयोग करता है, इंटरफ़ेस का उपयोग करता है, जिससे उपयोगकर्ताओं को ड्रैग - और - का उपयोग करके सौर प्रोजेक्ट डिज़ाइनों को जल्दी से बनाने और संशोधित करने की अनुमति मिलती है।
सटीक प्रदर्शन सिमुलेशन
उन्नत भौतिक मॉडलिंग प्रौद्योगिकी का उपयोग करते हुए, सॉफ्टवेयर अलग -अलग परिस्थितियों में फोटोवोल्टिक सिस्टम के प्रदर्शन की सटीक भविष्यवाणी करता है। हेलियोस्कोप विश्वसनीय ऊर्जा उत्पादन पूर्वानुमान प्रदान करते हुए, छायांकन, तापमान, अज़ीमुथ और झुकाव सहित कई कारकों पर विचार करता है।
छाया विश्लेषण
शक्तिशाली छाया विश्लेषण कार्यक्षमता इमारतों, पेड़ों और अन्य अवरोधों द्वारा सौर पैनलों पर छायांकन के प्रभावों के विस्तृत सिमुलेशन और विश्लेषण के लिए अनुमति देती है, जिससे उपयोगकर्ताओं को सिस्टम दक्षता को अधिकतम करने में मदद मिलती है।
तंत्र अनुकूलन
उपयोगकर्ता मॉड्यूल चयन, इन्वर्टर कॉन्फ़िगरेशन और विद्युत डिजाइन सहित सिस्टम कॉन्फ़िगरेशन को अनुकूलित कर सकते हैं। हेलियोस्कोप स्वचालित रूप से इष्टतम समाधान उत्पन्न करता है, डिजाइन प्रक्रिया के दौरान सूचित निर्णय लेने में उपयोगकर्ताओं की सहायता करता है।
प्रोजेक्ट रिपोर्ट
प्रदर्शन पूर्वानुमान, सिस्टम डिजाइन चित्र और आर्थिक विश्लेषण सहित विस्तृत परियोजना रिपोर्ट उत्पन्न करें। ये रिपोर्ट परियोजना प्रस्तावों और ग्राहक संचार के लिए अमूल्य हैं, जो परियोजनाओं की व्यावसायिकता और विश्वसनीयता को बढ़ाती हैं।
हेलियोस्कोप सौर परियोजनाओं के लिए व्यापक समर्थन प्रदान करता है, प्रारंभिक डिजाइन से लेकर अंतिम कार्यान्वयन तक, परियोजना लागत - प्रभावशीलता और दक्षता सुनिश्चित करता है।
